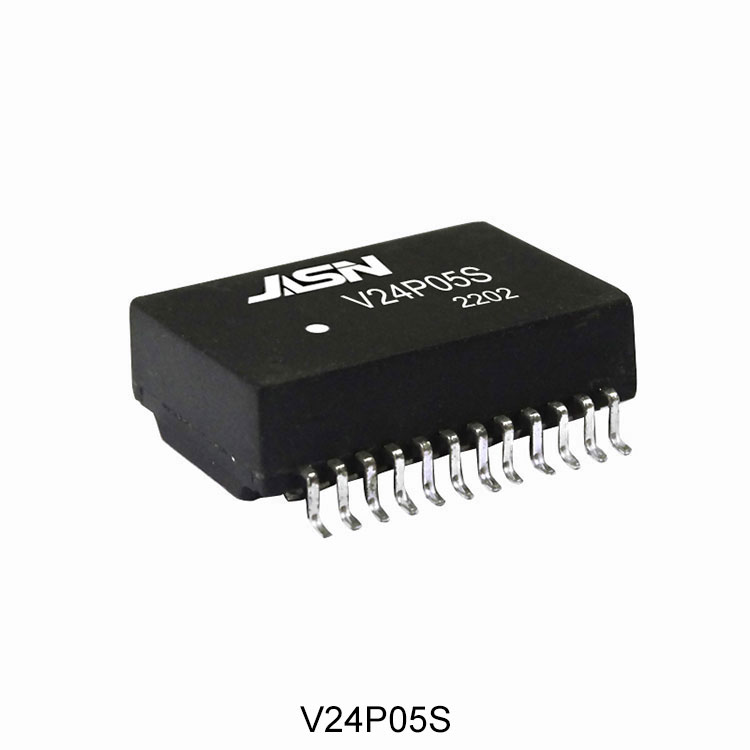

Ano ba talaga ang isang 2.5GBase-T LAN transpormer at bakit mo ito kailangan?

Sa mabilis na umuusbong na mundo ng networking, ang bilis ay hari. Habang itinutulak namin ang lampas sa karaniwang 1 gigabit bawat segundo (Gbps) patungo sa bilis ng multi-gigabit, ang mga pinagbabatayan na mga sangkap na ginagawang mahalaga ang lahat. Ang isa sa gayong unsung bayani ay ang2.5GBase-t lan transpormer. Maaaring hindi mo ito makita, ngunit walang tigil itong gumagana sa likod ng mga eksena sa iyong kagamitan sa network upang matiyak ang isang matatag, mataas na bilis na koneksyon. Sa Jansum Electronics Dongguan Co, Ltd, na may higit sa dalawang dekada ng kahusayan sa engineering, dalubhasa namin sa paggawa ng mga mahahalagang sangkap na ito sa pinakamataas na pamantayan. Ang artikulong ito ay sumisid sa kung ano ang isang 2.5GBase-T LAN transpormer ay, ang mga pangunahing mga parameter nito, at kung bakit ang pagpili ng tama ay pinakamahalaga para sa iyong susunod na henerasyon na mga aplikasyon ng networking.

Pag -unawa sa pangunahing pag -andar

Ang isang 2.5GBase-T LAN transpormer, na madalas na tinatawag na isang network transpormer o magnetics module, ay isang pangunahing sangkap na naka-embed sa Ethernet port ng anumang aparato na sumusuporta sa 2.5 Gigabit Ethernet (2.5GBE). Ang mga pangunahing tungkulin nito ay:

• Paghiwalay ng signal:Ito ay electrically ibukod ang sensitibong phy (pisikal na layer) chip mula sa Ethernet cable, pinoprotektahan ang iyong mamahaling hardware mula sa mga boltahe ng boltahe, static na paglabas, at mga potensyal na ground loops.

• Pagtutugma ng Impedance:Tinitiyak nito na ang integridad ng signal ay pinananatili sa pamamagitan ng pagtutugma ng impedance sa pagitan ng chip at ng baluktot na pares na cable, pag-minimize ng mga pagmuni-muni ng signal at mga pagkakamali ng data.

• Karaniwang pagtanggi sa ingay ng ingay:Sinasala nito ang panghihimasok sa electromagnetic (EMI), tinitiyak ang isang malinis at maaasahang signal ng data, na mahalaga para sa pagkamit ng mataas na bilis sa mga cable ng tanso.

Kung walang isang de-kalidad na transpormer, ang iyong koneksyon sa 2.5GBE ay madaling kapitan ng mga pag-dropout, mga pagkakamali, at pinsala sa hardware.

Mga pangunahing mga parameter ng produkto ng aming 2.5GBase-T LAN transpormer

Sa Jansum Electronics, inhinyero namin ang aming mga transformer na may katumpakan upang matugunan ang mahigpit na hinihingi ng modernong networking. Narito ang detalyadong mga pagtutukoy na naghiwalay sa aming mga produkto.

Detalyadong listahan ng parameter:

• Pamantayang Pagsunod:Ganap na sumusunod sa IEEE 802.3bz para sa operasyon ng 2.5GBase-T.

• Rate ng data:Sinusuportahan ang 10/100/1000/2500 Mbps auto-negotiation.

• Pag -configure ng Circuit:1: 1 lumiliko ratio ct (center tap) na disenyo.

• Voltage ng paghihiwalay:Nakatiis ng isang minimum na 1500 VRM para sa higit na kaligtasan.

• Saklaw ng temperatura ng operating:-40 ° C hanggang +85 ° C, tinitiyak ang pagiging maaasahan sa malupit na mga kapaligiran.

• Karaniwang-mode na choke:Pinagsama para sa mahusay na pagsugpo sa EMI.

• Inductance:Nakakatugon o lumampas sa mga karaniwang kinakailangan para sa kaunting pagkawala ng pagpasok.

• Package:Compact, Surface-Mount (SMT) na disenyo para sa awtomatikong pagpupulong ng PCB.

• Bilangin ang pin:Ang karaniwang 16-pin o 24-pin na mga pagsasaayos ay magagamit.

• Konstruksyon:Shielded metal case para sa pinahusay na kaligtasan sa ingay.

Para sa isang mabilis na pangkalahatang -ideya, narito ang isang talahanayan ng buod ng mga pangunahing katangian ng elektrikal ng aming produkto:

Ang kumbinasyon ng mga tampok na ito ay nagsisiguro na ang aming mga transformer ay naghahatid ng hindi magkatugma na pagganap at pagiging maaasahan, na ginagawa silang mainam na pagpipilian para sa mga tagagawa ng mga switch, router, network interface card, at iba pang kagamitan sa 2.5G.

Bakit piliin ang Jansum Electronics '2.5GBase-T LAN Transformer?

Sa isang merkado na binabaan ng mga kahalili, ang aming mga produkto ay nakatayo dahil sa aming walang tigil na pangako sa kalidad at pagganap. Hindi lang kami nagbebenta ng mga sangkap; Nagbibigay kami ng mga solusyon sa networking.

• Napatunayan na pagiging maaasahan:Ang aming mga transformer ay sumailalim sa isang 100% awtomatikong pangwakas na pagsubok at mga proseso ng pagkasunog, na ginagarantiyahan na nagsasagawa sila ng walang kamali-mali mula sa araw at sa mga darating na taon.

• Higit na mahusay na integridad ng signal:Sa pamamagitan ng masusing disenyo at de-kalidad na mga pangunahing materyales, sinisiguro namin ang kaunting pagkawala ng pagpasok at superyor na pagkawala ng pagbabalik, na direktang isinasalin sa isang mas matatag at mas mabilis na koneksyon sa network para sa end-user.

• Proteksyon ng Robust Surge:Pinahahalagahan ng aming disenyo ang kaligtasan ng kagamitan, na nag-aalok ng mahusay na paghihiwalay na nagpoprotekta sa iyong core circuitry mula sa mga real-world na mga panganib sa kuryente.

• Pagsunod sa Global:Ang aming mga sangkap ay idinisenyo upang matugunan ang mga pamantayang EMC at kaligtasan ng EMC at pagpapagaan ng proseso ng iyong sertipikasyon ng produkto para sa mga merkado sa North America, Europe, at Asya.

• Suporta sa dalubhasa:Kapag nakikipagtulungan ka sa Jansum Electronics Dongguan Co, Ltd, nakakakuha ka ng access sa aming koponan ng mga napapanahong mga inhinyero na maaaring magbigay ng mga pagpipilian sa teknikal na suporta at pagpapasadya upang perpektong magkasya sa iyong mga kinakailangan sa disenyo.

2.5GBase-t lan transpormer faq

1. Maaari bang magamit ang isang 2.5GBase-T LAN transpormer sa isang karaniwang application na 1GBase-T?

Oo, talagang. Ang isang 2.5GBase-T LAN transpormer ay idinisenyo upang maging tugma sa paatras. Ito ay gumana nang perpekto sa 10Mbps, 100Mbps, at 1000Mbps (1Gbps) Ethernet application. Ang mga de-koryenteng katangian ng transpormer, tulad ng inductance at pagkawala ng pagbabalik, ay ininhinyero upang masakop ang mas malawak na dalas na spectrum na kinakailangan para sa 2.5Gbps, na ganap na sumasaklaw sa mga pangangailangan ng mga pamantayan ng mas mababang bilis. Ginagawa nitong isang maraming nalalaman at hinaharap-proof na sangkap para sa iyong mga disenyo.

2. Ano ang kahalagahan ng rating ng boltahe ng paghihiwalay (hal., 1500 VRMS)?

Ang rating ng boltahe ng paghihiwalay ay isang kritikal na parameter ng kaligtasan. Ipinapahiwatig nito ang kakayahan ng transpormer na makatiis ng isang mataas na potensyal na boltahe sa pagitan ng pangunahing (chip-side) at pangalawang (cable-side) na paikot-ikot nang hindi bumabagsak. Ang isang rating ng 1500 VRMS ay nangangahulugang ang transpormer ay maaaring maprotektahan ang iyong sensitibong elektronika mula sa mga transients na may mataas na boltahe na maaaring sanhi ng mga pag-agos ng kidlat, static na paglabas, o mga pagkakamali sa mga linya ng kuryente. Ang proteksyon na ito ay mahalaga para sa pagtiyak ng kaligtasan ng end-user at ang pangmatagalang pagiging maaasahan ng kagamitan sa networking.

3. Paano mapapabuti ang pangkaraniwang-mode na choke sa loob ng module ng transpormer?

Ang pinagsamang karaniwang-mode (CM) choke ay pangunahing para sa electromagnetic tugma (EMC). Ito ay kumikilos bilang isang filter na pinipigilan ang karaniwang ingay ng mode-hindi nag-aalalang elektrikal na pagkagambala na lilitaw na magkapareho sa parehong mga linya ng signal ng isang pares. Ang ingay na ito ay maaaring mabuo sa loob ng aparato o kinuha mula sa panlabas na kapaligiran. Sa pamamagitan ng epektibong pagpapalakas ng ingay na ito, pinipigilan ito ng CM mula sa radiating mula sa cable (sa gayon ang pagpasa ng mga regulasyon ng EMI) at mula sa nakakasagabal sa maselan na signal ng data ng pagkakaiba -iba, na nagreresulta sa isang mas malinis na signal, mas kaunting mga error sa packet, at isang mas matatag na link ng data sa mataas na bilis.

Paganahin ang iyong network nang may kumpiyansa

Ang paglipat sa multi-gigabit networking ay hindi na isang katanungan ng "kung" ngunit "kailan." Ang pagtiyak na ang iyong hardware ay binuo na may matatag, maaasahan, at mataas na pagganap na mga sangkap ang susi sa tagumpay. Ang 2.5GBase-T LAN transpormer ay isang maliit na bahagi na may napakalaking responsibilidad. Huwag hayaan ang isang mas mababang sangkap na maging pinakamahina na link sa iyong high-speed network chain.

SaJansum Electronics Dongguan Co, Ltd., namuhunan kami ng mga taon ng pananaliksik at katumpakan na engineering sa pagbuo ng aming hanay ng mga transformer ng network. Kami ay nakatuon sa pagbibigay ng aming mga kliyente ng mga sangkap na hindi lamang nakakatugon sa mga pagtutukoy ngunit lumampas sa mga inaasahan para sa tibay at pagganap.

Makipag -ugnayJansum electronics ngayonUpang humiling ng mga sample, talakayin ang iyong mga tukoy na kinakailangan, o makakuha ng isang detalyadong sipi. Tulungan ka naming bumuo ng isang mas mabilis, mas maaasahang hinaharap.
