1000Base-T Lan Magnetics

Ang pinakamahusay na 1000Base-T Lan Magnetics ay inaalok ng tagagawa ng China na Jansum Electronics. Maaaring suportahan ng PN G24C02SWU ang aplikasyon sa industriya. Maligayang pagdating sa pagbili ng 1000Base-T Lan Magnetics mula sa JASN.

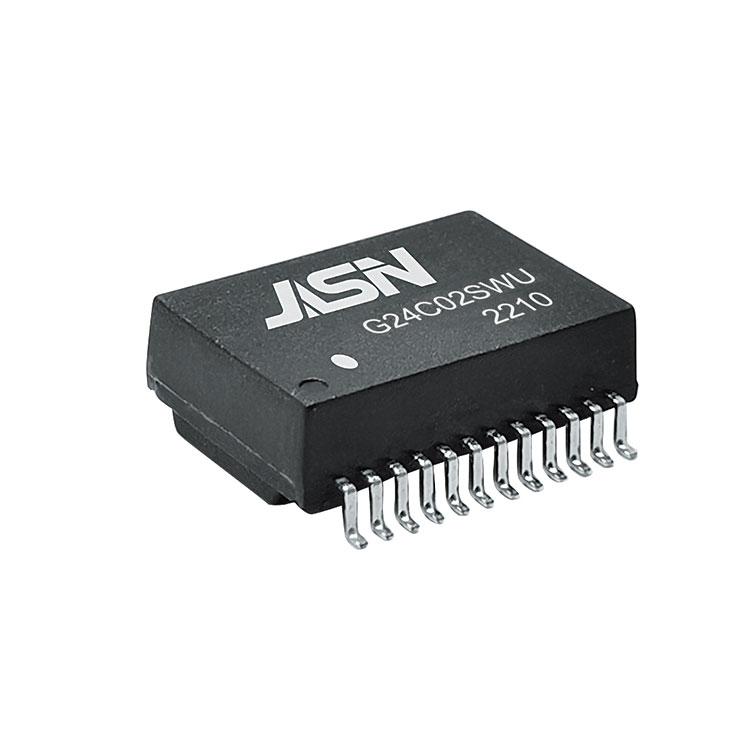

Modelo:G24C02SWU

Modelo:G24C02SWU

Sumusunod sa pamantayan ng IEEE 802.3ab.
Sumunod sa mga kinakailangan ng RoHS.
Angkop para sa mga End-span na PoE application na may 720mA na kasalukuyang kakayahan.
Saklaw ng temperatura ng pagpapatakbo: -40â hanggang +85â.
Saklaw ng temperatura ng storage: -40â hanggang +125â.

Mga Detalye ng Elektrisidad @ 25â

OCL:	350uH Min. @100KHz/0.1V na may 8mA DC Bias(-40~~+105â)
Hi-POT :	1500Vrms
Ratio ng pagliko:	1:1±3%
LK:	0.5uH Max @100KHz/0.2V
Cw/w	35PF Max @100KHz/0.2V
D.C.R:	1.2 ohm Max
Pagkawala ng Insertion:	1-100MHz: -1.0dB Max
CMMR	2MHz			30-200MHz
	-50dB MIN			-15+20*log (f/200) dB Typ
DCR(Secondary-half winding)	0.65 Ohms Max
Cross Talk :	1 MHz			10-100 MHz
	50dB MIN			-55+22*log (f/10) dB MIN
Pagkawala ng Pagbabalik:	1-30MHz	40MHz	50MHz		60-80MHZ	80-100MHZ
	-18dB Min	-14.4dB Min	-13.1dB Min		-12dB Min	-10dB Min
